双吸泵结构

　　

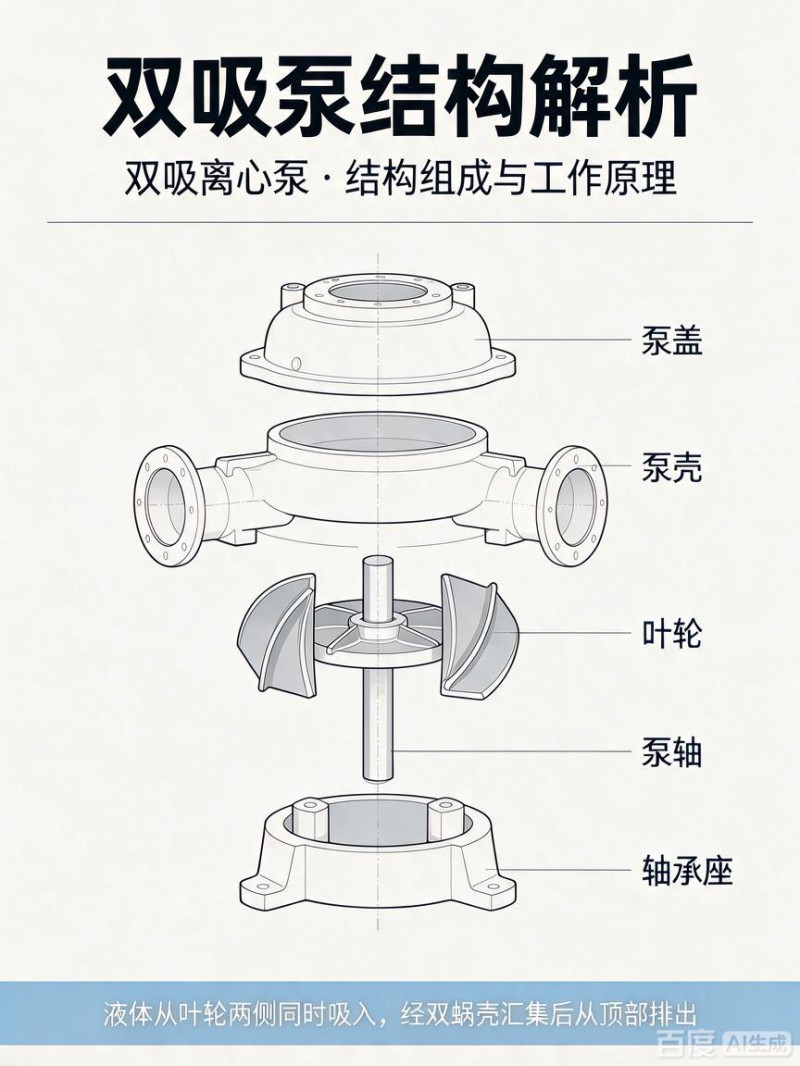

　　很多第一次接触双吸泵的技术人员，都会被它清晰规整的结构设计吸引，不同于普通整体式泵体的离心泵，双吸泵结构的每一处细节，都是为了适配大流量、高稳定性的连续运行工况设计，哪怕是常年在一线维护的工程师，也会认可这种结构带来的运维便捷性。整个双吸泵的核心结构可以分为泵体部分、转子部分、密封部分、支撑部分四大模块，各个模块之间分工明确，没有多余的冗余设计，所有部件都围绕着“稳定输送大流量介质”这个核心目标服务。
　　双吸泵结构里颇具代表性的就是水平中开式泵壳，整个泵体沿着轴心线水平剖分为上下两个部分，下半部分是带进出口法兰的基座，直接固定在混凝土底座上，上半部分是泵盖，只需要松开连接上下泵体的一圈螺栓，就能直接掀开泵盖，完全暴露内部的所有转子部件，不需要拆卸进出水管道，也不需要移动配套的电机，这种设计让后续的日常维护、易损件更换变得格外便捷，单次检修的耗时比普通整体式泵体缩短一半以上。作为核心过流部件的双吸叶轮，采用了对称双吸的特殊结构，相当于两个单吸叶轮背靠背整合在一起，两侧都有完整的进水流道，这种设计让水流能从两端同时进入叶轮，大幅提升了进水流量，同时自然平衡了叶轮两侧的轴向压力，几乎消除了运行时的轴向推力。
　　在双吸泵结构的细节设计上，还藏着很多提升运行稳定性的巧思，泵轴采用两端独立支撑的结构，两个轴承分别布置在叶轮的两侧，让整个转子的支撑刚性更强，运行时的同心度更高，振动和噪音都能控制在较低的水平；轴封位置可以根据工况需求灵活选择填料密封或者机械密封，清水工况用成本更低、维护便捷的填料密封，化工类轻微腐蚀介质工况就选用适配的机械密封，避免介质泄漏；蜗壳流道采用优化后的螺旋形设计，能把叶轮甩出的高速水流平缓地转化为压力能，大幅降低流道里的水力损失，提升整机的运行效率。

　　正是这种处处贴合实际使用需求的双吸泵结构设计，让它成为了大流量连续输送场景里的主流选择设备，在市政水厂、电厂循环水、农田排灌等领域，几十年里一直保持着不可替代的地位。

图片仅供参考，具体以厂家实际产品结构为主，需要请咨询厂家人员。
