OS双吸泵的吸程特性解析

　　OS双吸泵作为单级双吸、卧式中开离心泵的典型代表，其吸程特性直接影响输送系统的设计效率与运行稳定性。本文从结构原理、吸程定义、影响因素及优化措施四个维度，系统阐述OS双吸泵的吸程特性。
　　一、OS双吸泵的结构原理与吸程基础

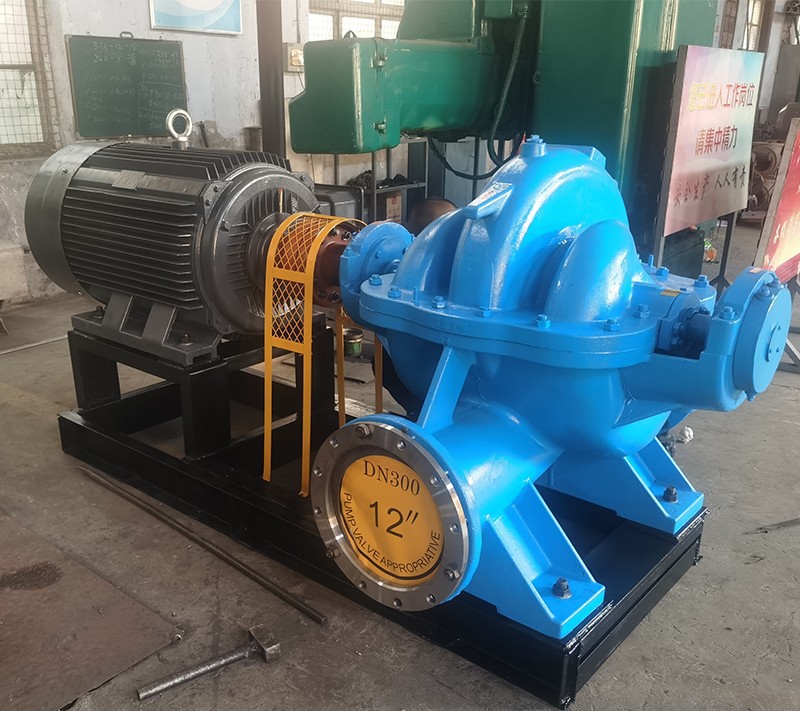

　　OS双吸泵采用双吸叶轮设计，液体从叶轮两侧同时进入，形成对称的流体动力场。这种结构使轴向力相互抵消，降低了机械密封的负荷，同时提升了泵的抗汽蚀性能。‌吸程是指泵在标准大气压下，能够将液体从低于泵中间线的位置提升至泵入口的垂直高度‌，其本质是泵克服吸入管路阻力与液体汽化压力的能力。
　　根据流体动力学原理，OS双吸泵的吸程计算公式为：
　　‌Δh=Ha-(Hs+Δhₚ+0.5)‌
　　其中：
　　Ha为当地大气压（标准状态下10.33m）
　　Hs为泵的需要汽蚀余量（NPSHr，由制造厂提供）
　　Δhₚ为吸入管路的水力损失（与管径、长度、弯头数量相关）
　　0.5m为安全余量
　　例如，某型号OS双吸泵的NPSHr为4.0m，在海拔0米、20℃清水条件下，其理论吸程为：
　　10.33-(4.0+Δhₚ+0.5)≈5.83-Δhₚ

　　若吸入管路损失Δhₚ为1.2m，则实际吸程为4.63m。

　　二、影响OS双吸泵吸程的关键因素
　　‌1.需要汽蚀余量（NPSHr）‌
　　NPSHr反映泵防止汽蚀所需的小吸入压力，与叶轮进口流速、叶片形状密切相关。OS双吸泵通过优化双吸叶轮的水力设计（如采用扭曲叶片、变大进口直径），可将NPSHr降低至3.5-5.0m，显著提升吸程能力。
　　‌2.液体性质‌
　　液体温度升高会导致汽化压力上升，从而降低允许吸上真空度（Hs）。例如，80℃水的汽化压力为0.47MPa，对应Hs为4.9m（20℃清水为10.33m），此时吸程需重新修正。
　　‌3.吸入管路设计‌
　　管径过小、弯头过多或阀门阻力大会增加Δhₚ。OS双吸泵通常配套直管段设计，要求吸入管路长度≤5倍管径，弯头数量≤2个，以减少水力损失。
　　‌4.安装高度‌
　　泵中间线高于液面时为正吸程，低于液面时为负吸程（倒灌安装）。OS双吸泵允许正吸程安装，但需严格计算允许值，避免因吸程不足导致汽蚀。
　　三、OS双吸泵吸程的优化措施
　　‌1.降低NPSHr‌
　　通过CFD流场模拟优化叶轮进口几何参数，如变大叶片包角、减小进口冲角，可降低流体分离风险，将NPSHr降低10%-15%。
　　‌2.管路系统优化‌
　　采用大管径、少弯头的直管设计，配合缓冲罐减少压力波动。例如，将吸入管径从DN100变大至DN150，可使Δhₚ降低40%。
　　‌3.负吸程（倒灌）安装‌
　　当吸程要求超过泵能力时，可采用倒灌安装，使泵入口压力始终高于汽化压力。OS双吸泵支持倒灌运行，但需配置液位控制装置防止过载。
　　‌4.材质与密封升级‌
　　选用耐汽蚀材料（如不锈钢、双相钢）延长叶轮寿命，配合机械密封或碳纤维填料密封，减少泄漏风险。
　　四、OS双吸泵吸程的实际应用意义
　　在市政供水工程中，OS双吸泵需从地下10米深的井中提水，此时需通过倒灌安装或增设增压泵满足吸程要求。而在空调循环系统中，OS双吸泵通常采用正吸程安装，通过优化管路设计可将吸程控制在3米以内，确保系统有效运行。
　　OS双吸泵具备明确的吸程能力，其性能受结构参数、液体性质与管路系统共同影响。通过科学设计与合理选型，可充分发挥OS双吸泵在大流量、高扬程场景下的优势，为城市供水、工业循环等领域提供可靠保障。
